DIFERENTES TIPOS DE TOPOLOGIA

• Topología en BUS: Es aquella en la cual cada computadora que quiera conectarse a la red se une a un cable, con la cual todas las computadoras comparten el mismo cable para efectuar su tráfico, se trata de la arquitectura Cliente-Servidor o Peer to Peer.


• Topología en ANILLO: Corresponde a aquella configuración de red mediante la cual todas las computadoras acceden a un anillo principal o troncal (backbone) como medio de transferencia de información. Las computadoras en la red retransmiten los paquetes que reciben y los envían a la siguiente computadora en la red.
  Esta topología se usa frecuentemente en redes de IBM. La información puede ir en dos direcciones hacia un equipo en particular.



• Topología en ESTRELLA: Es aquella configuración en la que cada computadora tiene su propio cable conectado a un HUB o SWITCH, a través del cual se intercambian los mensajes que van desde un cliente a un servidor.
  Esta topología es la utilizada actualmente por las nuevas redes de computadoras ya que ofrece el mejor desempeño que la topología de Bus.

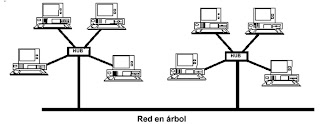

• Topología en ÁRBOL: La topología en árbol se denomina también topología en estrella distribuida. Al igual que sucedía en la topología en estrella, los dispositivos de la red se conectan a un punto que es una caja de conexiones, llamado HUB.
  Estos suelen soportar entre 4 y 32 equipos. Los hubs se conectan a una red en bus, formando así un árbol o pirámide de hubs y dispositivos. Esta topología reúne muchas de las ventajas de los sistemas en bus y en estrella.
